概述 ---- S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有高的性能/价格比。
中文名s7-200性 质小型的可编程序控制器适用于检测、监测及控制的自动化特 点具有高的性能/价格比行业划分电子技术相关手册《S7-200 可编程序控制器系统手册》
目录
1 出色表现
2 适用范围
3 CPU单元设计
4 模拟电位器
脉冲输出
实时时钟
电池模块
编程
有两种不同型号的 PC/PPI 电缆
5 各型号的优点
6 编程软件
7 使用手册
8 选型样本
出色表现编辑
S7-200系列出色表现在以下几个方面：
1）高的**性。
2）丰富的指令集。
3）易于掌握。
4）便捷的操作。
5）丰富的内置集成功能。
6） 实时特性。
7） 强劲的通讯能力。
8） 丰富的扩展模块。
适用范围
----S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到较复杂的自动化控制。应用领域为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床，磨床，印刷机械，橡胶化工机械，中央空调，电梯控制，运动系统。

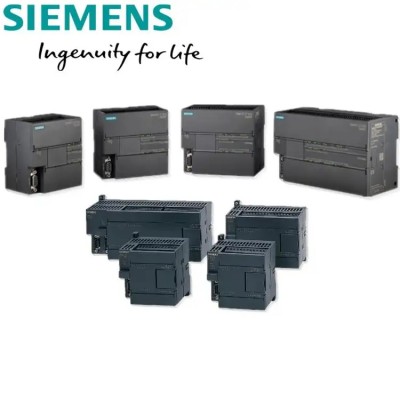

---- S7-200系列PLC可提供4个不同的基本型号的8种CPU供您使用。
CPU单元设计
集成的24V负载电源：可直接连接到传感器和变送器（执行器），CPU 221，222具有180mA输出， CPU 224，CPU 224XP，CPU 226分别输出280，400mA。可用作负载电源。
不同的设备类型。
CPU 221~226各有2种类型CPU，具有不同的电源电压和控制电压。
本机数字量输入/输出点。

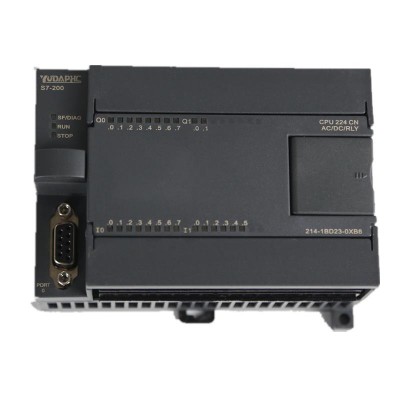

CPU 221具有6个输入点和4个输出点，CPU 222具有8个输入点和6个输出点，CPU 224具有14个输入点和10个输出点，CPU 224XP具有14个输入点和10个输出点，CPU 226具有24个输入点和16个输出点。
本机模拟量输入/输出点。
CPU 224XP具有2个输入点，1个输出点。
中断输入。
允许以快的速度对过程信号的上升沿作出响应。
高速计数器。
CPU 221/222
4个高速计数器（30KHz），可编程并具有复位输入，2个立的输入端可同时作加、减计数，可连接两个相位差为90°的A/B相增量编码器。
CPU224/224XP/226。
6个高速计数器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/224XP/226。
可方便地用数字量和模拟量扩展模块进行扩展。可使用仿真器（选件）对本机输入信号进行仿真，用于调试用户程序。
模拟电位器
CPU221/222 1个。
CPU224/224XP/226 2个。
CPU221/222/224/224XP/226还具有。
脉冲输出
2路高频率脉冲输出（20KHz），用于控制步进电机或伺服电机实现定位任务。
实时时钟
例如为信息加注时间标记，记录机器运行时间或对过程进行时间控制。
EEPROM存储器模块（选件）
可作为修改与拷贝程序的**工具（*编程器），并可进行软件归档工作。
电池模块
用于长时间数据后备。用户数据（如标志位状态，数据块，定时器，计数器）可通过内部的**级电容存贮大约5天。选用电池模块能延长存贮时间到200天（10年寿命）。电池模块插在存储器模块的卡槽中。
编程
STEP 7-Micro/WIN32 V3.1编程软件可以对所有的CPU 221/222/224/224XP/226功能进行编程。同时也可以使用STEP 7-Micro/WIN16 V2.1软件包，但是它只支持对S7-21x同样具有的功能进行编程。
STEP 7-Micro/DOS不能对CPU 221/222/224/224XP/226编程。如果使用PG/PC的串口编程，则需要使用PC/PPI电缆。
如果使用STEP 7-Micro/WIN32 V3.1编程软件，则也可以通过SIMATIC CP 5511或CP 5611编程。在这种情况下，通讯速率可高达187.5kbit/s。
可以利用PC/PPI 电缆和自由口通讯功能把 S7-200 CPU 连接到许多和RS-232标准兼容的设备。
有两种不同型号的 PC/PPI 电缆
带有RS-232口的隔离型 PC/PPI 电缆，用5个DIP开关设置波特率和其它配置项 。
带有RS-232口的非隔离型 PC/PPI 电缆，用4个DIP开关设置波特率。 有关非隔离型PC/PPI电缆的技术规范，请参阅S7-200 可编程控制器系统手册。
当数据从RS-232传送到RS-485口时，PC/PPI 电缆是发送模式。当数据从RS-485传送到RS-232口时，PC/PPI 电缆是接收模式。当检测到RS-232的发送线有字符时，电缆立即从接收模式转换到发送模式。当RS-232发送线处于闲置的时间**过电缆切换时间时，电缆又切换到接收模式。这个时间与电缆上的DIP开关设定的波特率选择有关。
