1、产品介绍

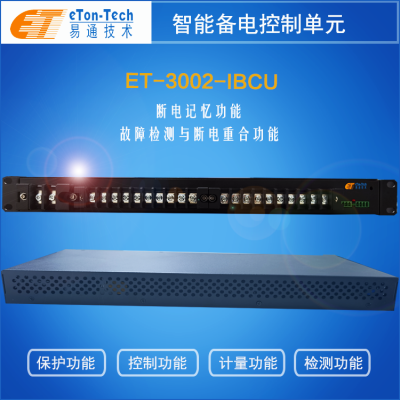

智能配电系统提供10路-48V直流电源输出，具有精密监控装置，可对进线，出线全电量进行实时监控（，具有RS485接口，上传到服务中心进行远程监控。通过设置不同的过流保护进行保护，可满足各种场景配电需求；标准19寸机柜式1U高度。
2、性能配置
项目 | 性能指标 | |
输入特性 | 额定输入电源 | -48VDC |
输入电压范围 | -36VDC~-58VDC | |
输入方式 | 支持M6端子 | |
较大输入电流 | 较大63A | |
输出特性 | 额定输出电压 | -48VDC |
额定电压范围 | -36VDC~-58VDC | |
输出分路 | 5路 32A（默认） | |
5路 63A（默认） | ||
输出保护特性 | 10路输出具有过流短路保护功能 | |
安规 | 符合IEC60950-1,EN60960-1,GB4943 | |
尺寸 | 高度1U,宽度19英寸标准设备，深度为215mm | |
安装方式 | 支持19英寸标准机架 | |
环境 | 工作温度 | -40～+65℃ |
储存温度 | -40～+70℃ | |
相对湿度 | ≤95% | |
海波高度 | -60～2000m范围内正常工作 | |
3、功能介绍
3.1控制功能
一级设定：定时通断控制，可以设置5个时间段。
二级设定：可按备电时长控制、备电电量控制。
三级设定：可以设置免责时段通断功能。
客户可以进行一级、二级和三级控制功能设定，支持远程，自动/手动模式进行设置，具备单项设定关闭功能。ET-3002-IBCU为常闭端输出，当控制功能出现故障时，不影响基站系统的正常工作。
1. 定时通断控制功能：
ET-3002-IBCU可按需独立设置供电的定时开通/关闭功能，每天可设时间段5个。
2. 备电时长控制功能：
ET-3002-IBCU可按需独立设置备电时长，当交流停电后转由电池组备电，达到设定的备电时长后，其对应的直流通断开关自动断开并上传告警信号，当外市电来电后，对应的直流通断开关自动闭合。备电时长设置为0时（即不备电），当交流停电后其对应的直流通断开关自动断开并上传告警信号，当外市电来电后，对应的直流通断开关自动闭合。
3. 备电电量控制功能：
ET-3002-IBCU可按需独立设置备电电量，当交流停电后转由电池组备电，达到设定的备电电量后，其对应的直流通断开关自动断开并上传告警信号，当外市电来电后，对应的直流通断开关自动闭合。
4. 免责时段通断功能：
在提供备电时，自动判断当前是否为免责时间段，在免责时段内，市电正常时常规供电、市电停电时设备不备电、市电恢复后设备正常给设备供电。
3.2计量功能
ET-3002-IBCU具有分路计量、统计功能：具备计量设备整体及各分路的电压、电流、功率、电能功能，并具备统计设备整体及各分户（路）的功率、电量功能。历史数据默认每日零时应保存 1 次。
3.3、检测功能
ET-3002-IBCU具备断电传感器、油机传感器等设备的接入能力或外市电供电及油机发电状态（有、无）的检测功能，并根据用户是否购买发电服务及其他要求设置触发条件，控制设备的直流输出的通断状态。
3.4、断电记忆功能
ET-3002-IBCU设备具备断电记忆功能，断电来电后，所有设置的参数及判定逻辑应保持不变，并根据来电后的具体情况，进入工作状态。设备出现故障时，应不影响基站系统的正常工作
4、监控功能
4.1、接口
a） 具备支持 2 路供电状态（油机或市电）检测能力。
b） 至少提供 1 个北向 RS485 接口，负责与 FSU 的通信，实现远程监控功能。
4.2、监控功能
a) 实时监视系统工作状态；
b) 采集和存储系统运行参数，数据存储量不少于 1000 条；
c) 设置参数具有掉电存储功能；
通讯功能如下：
遥信：设备状态（故障/正常）、设备通断状态、相关告警信息等。
遥测：设备系统时间、输入电压、输出总电流、总功率、各分路电压、各分路
电流、各分路功率等。
遥控：时钟同步，分路控制设备每路的通断状态。
遥调：控制设备通断的时间、电压、时长及电量。
