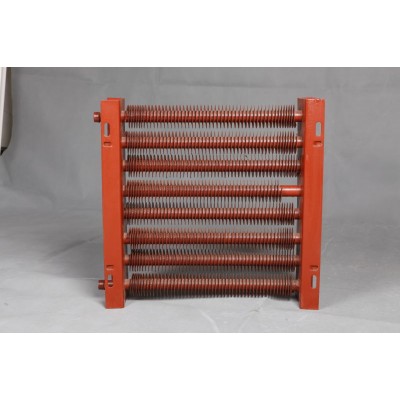

  钢制翅片管散热器是一种把高频焊翅管和两侧水箱用电焊工艺联接起来形成内芯，外加导流面罩的轻窄型散热器产品。它散热性能优良，承压能力高，使用寿命长，占用空间小，装饰效果良好，免于装修，，适合低中高层建筑及不同档次的房间。注意热媒如果是质量不良的水或工业废水，应先做规范处理后再使用。内芯按翅管排列方式分直列、交错、角列； 按厚度分80mm（I型）、120mm（Ⅱ型）、140mm（Ⅲ型）；按进出水口分同侧进出、异侧进出。面罩采用**的冲压、静电喷塑和烘干等工艺制造，散热窗口有百叶窗式、微孔式等多种，可灵活拆卸，以方便各种位置安装，规格和颜色应尽可能按定型的主要技术参数表和面罩色卡选择，特殊要求需另定。产品出厂时附有安装*挂件、《检验合格证》、《安装、维护与服务指南》、《用户意见反馈卡》等。主要技术参数                   热媒为蒸气时工作压力≤0.3MPa 管排列方式 	产品型号 	外型尺寸mm 	翅管数 	进出水口中心距mm 	水容量 L / m 	散热量 W/ 米△T=64.5℃ 	工作压力（水）MPa 	进出 水口 DN mm 		高度 	厚度 	长度 						直 列 	GPS100-20--Ⅰ 	200 	80 (Ⅰ型) 	400 ┃ 2000 	2 	100 	0.7 	850 	≤1.2 	15 20 25 32 	GPS240-20-Ⅰ 	350 			4 	240 	1.4 	1173 			GPS400-20-Ⅰ 	500 			6 	400 	2.1 	1512 		交 错 	GPS270-20-Ⅱ 	400 	120 (Ⅱ型) 		4 	270 	1.4 	1550 			GPS420-20-Ⅱ 	550 			6 	420 	2.1 	2080 			GPS570-20-Ⅱ 	700 			8 	570 	2.8 	2580 			GPS270-25-Ⅱ 	400 			4 	270 	2.2 	1890 			GPS420-25-Ⅱ 	550 			6 	420 	3.2 	2450 			GPS570-25-Ⅱ 	700 			8 	570 	4.3 	2960 			GPS270-32-Ⅱ 	400 			4 	270 	3.5 	1995 			GPS420-32-Ⅱ 	550 			6 	420 	5.3 	2620 			GPS570-32-Ⅱ 	700 			8 	570 	7.1 	3215 		角 列 	GC4-20-1.1 	480 			4 	180 	1.4 	1582 	≤1.1 		GC4-25-1.1 	500 	140 (Ⅲ型) 		4 	200 	2.2 	1985 			GC6-25-1.1 	600 			6 	300 	3.2 	2303 			GPS190-20-Ⅱ 	400 	120 (Ⅱ型) 		4 	190 	1.4 	1590 	≤1.2 		GPS280-20-Ⅱ 	550 			6 	280 	2.1 	2140 			GPS400-20-Ⅱ 	700 			8 	400 	2.8 	2660 			GPS200-25-Ⅲ 	400 	140 (Ⅲ型) 		4 	200 	2.2 	1930 			GPS300-25-Ⅲ 	550 			6 	300 	3.2 	2510 			GPS460-25-Ⅲ 	700 			8 	460 	4.3 	3040
