管道支吊架的选用及设置?

　　管道支吊架的选用及设置在进行管道设计时, **要考虑满足工艺要求, 还要考虑设备、管道及其组成件的受力状况, 以**安全运转。管道应力分析是涉及多学科的综合技术, 是管道设计的基础。在管道应力分析过程中, 正确设置支吊架是一项重要的工作。支吊架选型得当, 布置合理, 所设计的管系不仅美观, 而且经济安全。

1、作用

　　管道支吊架主要有以下几个方面的作用。

　　(1) 承受管道的重量荷载(包括自重、充水重、保温重等) 。

　　(2) 阻止管道发生非预期方向的位移。

　　(3) 控制摆动、振动或冲击。

2、位置及类型

　　管道支吊架的位置及其类型对已定管系的受力状态的影响很大, 主要有两个方面。

　　(1) 对管系的应力分布状态、应力值、

　　管系的端点作用力和力矩有影响, 因为这种管系端点的荷载将会传递到与该管端相联接的设备上。因此, 支吊架设置得当, 能改善管系中的应力分布和端点受力以及力矩状况。因此, 管系的柔性不但受到管系形状的影响, 也受到所选定支吊架位置和类型的影响。

　　(2) 支吊架的设置非常灵活, 可变化的范围较大。支吊架的位置、数量和形式选择往往因人而异。对同一个管系存在着多种支吊架设置方案, 不同的设置形式将反映出不同的应力分布,应力值及端点受力。因此, 在进行管道设计时,为使管系具有足够的柔性, 除了应注意管系走向和形状外, 支架位置和型式也是相当重要的。

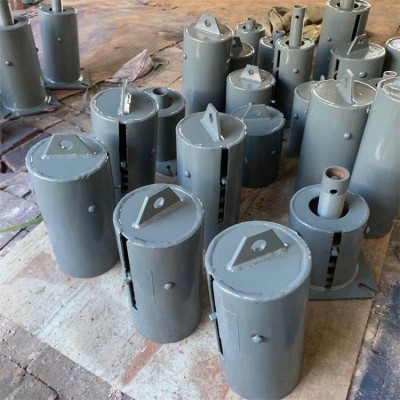

 弹簧支吊架用途与原理：

弹簧支吊架主要用于厂管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。

弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载就是设计所要求的冷态荷载
